1、電源：AC220V 50HZ
2、直流電源：輸入AC220V 輸出DC24V/2A
3、可編程控制器：三菱FX1S-20MR主機，12輸入，8輸出
4、油泵電機功率：250W 配有專用的穩壓直流電機調速器調速范圍：0-1700r/MIN
5、實訓工作時離液壓實訓臺1.5m遠處噪聲≤58dB
6、實訓油路液流壓力要求需0.5-1Mpa
7、電磁換向閥：AC220V 吸力3Mpa
8、實訓裝置外型尺寸：1500*650*1700mm
二、主要特點

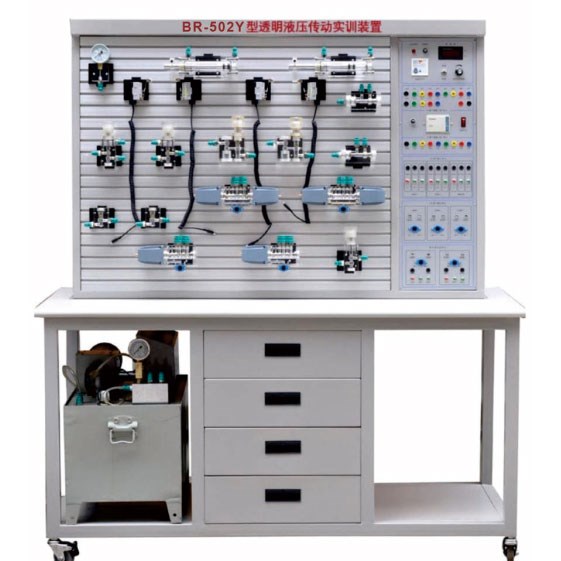

1、液壓PLC控制實訓裝置主要由實訓桌、實訓臺、液壓元件和電氣控制器件、可編程控制器等組件組成。
2、實訓桌、實訓臺為鐵質雙層亞光密文噴塑結構，實訓桌柜內存放液壓元件等。
3、配備全常用液壓元件：每個液壓元件均配有安裝底板，可方便、隨意地將液壓元件安放在鋁合金型材面板上。油路搭接采用快換接頭，拆接方便，不漏油。
4、實訓元件均為透明有機材料制成，便于了解掌握幾十種常用液壓元件的結構，性能及用途。掌握幾十種基本回路的工作原理，實訓組裝回路快捷，方便。
5、通過機械控，傳統繼電器控制，先進的PLC自動控制與PLC編程及監控技術于一體，靈活實現其功能。
6、實訓控制單元也可以采用獨立的繼電器控制單元進行電氣控制，通過比較，突出PLC可編程控制的優越性和先進性，加深對PLC編程器的了解與掌握。
三、透明液壓PLC控制基本實訓回路
1、用手動換向閥的換向回路
2、用中位機能換向閥的用鎖回路
3、用液控平向閥的閉鎖回路
4、壓力調定回路
5、耳機壓力控制回路
